| Funkce | Q690D | S690Q |
|---|---|---|
| Standardní původ | čínský standard (GB/T 1591) | evropská norma (EN 10025-6) |
| Mez kluzu | 690 MPa | 690 MPa |
| Pevnost v tahu | 730 až 940 MPa | 770 až 940 MPa |
| Rázová zkouška Temp | -20 stupňů (zajišťuje strukturální integritu v chladném klimatu) | -20 stupňů |
| Variace slitin | Spoléhá na stopu V (vanadium) pro zjemnění zrna | Mírně vyšší obsah Ni a Cr pro odolnost proti korozi |
Kliknutím získáte bezplatný vzorek
Co je ocel Q690D?
Q690D je vysokopevnostní svařovaná konstrukční ocel, která splňuje čínské národní normyGB/T 1591aGB/T 16270. „Q“ znamená mez kluzu, „690“ označuje minimální mez kluzu 690 MPa a „D“ označuje teplotu rázové zkoušky třídy oceli.-20 stupňůTento materiál je dodáván v kaleném a temperovaném stavu, poskytuje vynikající rovnováhu mezi pevností, houževnatostí a svařitelností.
Q690D Chemické složení (Max %)
|
Stupeň |
Chemická potřeba nebo prvek Max % |
|||||||||||||
|
|
C |
Si |
Mn |
P |
S |
Cu |
Cr |
Ni |
Mo |
B |
V |
Nb |
Ti |
|
|
Q690D |
0.2 |
0.8 |
1.7 |
0.025 |
0.015 |
0.5 |
1.5 |
2 |
0.7 |
0.005 |
0.12 |
0.06 |
0.05 |
|
Q690D Mechanické vlastnosti
|
Stupeň |
Vlastnictví |
Rázová zkouška |
|||||||||
|
Q690D |
Výtěžnost Mpa Min |
Tahová Mpa |
Prodloužení |
Min J |
|||||||
|
Tloušťka mm |
Tloušťka mm |
Stupeň |
|||||||||
|
50 |
50-100 |
100-150 |
50 |
50-100 |
100-150 |
% |
0 |
-20 |
-40 |
-60 |
|
|
690 |
650 |
630 |
770-940 |
710-900 |
14 |
|
47 |
|
|
||
Co je ocel S690Q?
Ocel S690Qjeprémiová konstrukční ocel s vysokou{0}}výtěžností, známá svým výjimečným poměrem pevnosti-k-hmotnosti. Definováno podle evropské normyEN 10025-6"690" označuje minimální mez kluzu 690 MPa (100 000 psi), zatímco "Q" znamená, že je dodáván v kaleném a temperovaném stavu (QT).
Chemické složení % oceli S690Q (1.8931): EN 10025-6-2004
| C | Si | Mn | Ni | P | S | Cr | Mo | V | N | Nb | Ti | Cu | Zr | B | CEV |
| max 0,2 | max 0,8 | max 1.7 | max 2 | max 0,025 | max 0,015 | max 1,5 | max 0,7 | max 0,12 | max 0,015 | max 0,06 | max 0,05 | max 0,5 | max 0,15 | max 0,005 | max 0,83 |
Mechanické vlastnosti oceli S690Q (1.8931)
| Jmenovitá tloušťka (mm): | 3 - 50 | 50 - 100 | 100 - 150 |
| Rm- Pevnost v tahu (MPa) | 770-940 | 760-930 | 710-900 |
| Jmenovitá tloušťka (mm): | 3 - 50 | 50 - 100 | 100 - 150 |
| ReH- Minimální mez kluzu (MPa) | 690 | 650 | 630 |
| KV- Zemědělská délka energie dopadu (J), | 0 stupňů 40 |
-20 stupňů 30 |
| A- min. prodloužení Lo=5,65 √ So (%) | 14 |
Klíčové rozdíly mezi Q690D a S690Q
Normy a certifikační systémy
Nejzásadnější rozdíl meziQ690D vs S690Qspočívá v jejich řídících standardech:
- Q690Dse řídí čínskými standardyGB/T 1591aGB/T 16270, primárně uznávaný a přijímaný napříč domácími čínskými projekty a mnoha asijskými trhy. Jeho certifikační cesta pro mezinárodní technické normy však může vyžadovat další ověření.
- S690Qodpovídá evropskému standarduEN 10025-6(číslo materiálu 1.8931), který je celosvětově uznávaný v Evropě, na Středním východě, v Africe a mnoha mezinárodních technických specifikacích
Nízká-teplotní houževnatost – kritický diferenciátor
| Parametr | Q690D | S690Q |
|---|---|---|
| Teplota nárazového testu | -20 stupňů (stupeň D) | -20 stupňů standard (s možnostmi -40 stupňů dostupnými prostřednictvím substrátů QL/QL1) |
| Minimální energie dopadu | Větší nebo rovno 47J podélně | Větší nebo rovno 30 J (–20 stupňů) / Větší nebo rovné 40 J (0 stupňů) |
Kterou byste si měli vybrat pro svůj projekt?
Aplikace ocelového plechu Q690D
Ocelový plech Q690D má vysokou pevnost, dobrou plasticitu a houževnatost, dobrou svařitelnost, dobré vlastnosti za tepla i za studena. Ocelový plech Q690D se používá hlavně k výrobě různých-inženýrských konstrukčních součástí velkého rozsahu a stavebních strojů. Díky své vysoké pevnosti, dobré houževnatosti, aby byla zajištěna pevnost, tuhost a spolehlivost podmínek, může snížit hmotnost součástí, aby vyhovovaly požadavkům na technické součásti a zařízení ve velkém-rozsahu a nízké hmotnosti.
Typické aplikace S690Q
Vysokopevnostní konstrukční ocel S690Q plní kritické funkce v:
- Mobilní a věžové jeřáby:Výložníky, podpěry a sálové rámy vyžadující lehké a vysoce pevné konstrukce
- Pobřežní a námořní inženýrství:Zvedněte-nohy plošin, moduly plošin a nosné konstrukce větrných turbín
- Těžební zařízení:Těžká rypadla, důlní vozíky a vysoce{0}}konstrukční rámy
- Infrastruktura:Velké-mosty, tlakové nádoby a specializovaná průmyslová zařízení
Mechanické vlastnosti: S690QL vs Q690E
Tyto dva stupně jsou v podstatě rovnocenné. S690QL je obecně považován za evropský standardní protějšek čínského Q690E.
| Mechanická vlastnost | EN S690QL (EN 10025-6) | GB Q690E (GB/T 16270) |
|---|---|---|
| Min. Mez kluzu (tloušťka menší nebo rovna 50 mm) |
Větší nebo rovno 690 MPa | Větší nebo rovno 690 MPa |
| Pevnost v tahu (tloušťka menší nebo rovna 50 mm) |
770 – 940 MPa | 770 – 940 MPa |
| Prodloužení po zlomenině | Větší nebo rovno 14 % | Větší nebo rovno 14 % |
| Rázová houževnatost (V-zářez) | -40 stupňů, podélně Větší nebo rovno 30J | -40 stupňů, větší nebo rovno 27J ~ větší nebo rovno 30J |
Mechanické vlastnosti: S690Q vs Q690D
S690Q vyžaduje přísnější houževnatost při nízkých-teplotách, zatímco Q690D má přísnější limity na uhlík a síru.
| Mechanická vlastnost | EN S690Q (EN 10025-6) | GB Q690D (GB/T 1591) |
|---|---|---|
| Min. Mez kluzu (tloušťka menší nebo rovna 50 mm) |
Větší nebo rovno 690 MPa | Větší nebo rovno 690 MPa |
| Pevnost v tahu (tloušťka menší nebo rovna 50 mm) |
770 – 940 MPa | 770 – 940 MPa |
| Prodloužení po zlomenině | Větší nebo rovno 14 % | Větší nebo rovno 14 % |
| Rázová houževnatost (V-zářez) | -20 stupňů, podélně Větší nebo rovno 30J | -20 stupňů, větší nebo rovno 34J |
OCELOVÉ POUZDRO Q690D
Požadavek zákazníka:Zákazník naléhavě potřebuje 15mm-silný námořní ocelový plech tříděný ABS AQ70 s okamžitou skladovou dostupností a rychlým potvrzením objednávky.
Zákaznické body bolesti
- V tuzemsku nejsou k dispozici žádné okamžité zásoby uvedené třídy.
- 15 mm je lichá tloušťka; dokonce i měřidla dominují trhu, takže tato specifikace je vzácná a obtížně se získává.
- Extrémně napjatý harmonogram dodávek; rychlé okamžité dodání je hlavní naléhavou poptávkou.
Řešení GNEE
- Náš tým okamžitě analyzoval stav aplikace zákazníka (nevyžaduje se{0}}kontrola klasifikační společností na místě) a předložil profesionální návrhy alternativních materiálů: Zákazníkovi byly nabídnuty vysoce výkonné alternativy včetně Q690D, Q690E, S690QLZ25 a BS700MC, aby si zákazník mohl rychle vybrat.
- Klient nakonec potvrdil, že Q690D splňuje požadovanou pevnost a houževnatost při nízkých-teplotách.
- Mezitím jsme zákazníka informovali o úplných{0}}možnostech přizpůsobení specifikací: Pro originální certifikované námořní třídy jsou k dispozici ABS EQ70 nebo NV E690; pro evropské standardní možnosti lze zvolit S690Q/S690QL/S690QLZ25; domácí alternativní třídy pokrývají Q690E a BS700MC.
Snímek obrazovky skutečných záznamů chatu zákazníků
Tento případ je jen jedním příkladem naší rychlé reakce na naléhavé požadavky zákazníků na nákup. Společnost GNEE ve skutečnosti dodává celou řadu ocelových výrobků včetně vysokopevnostní oceli, ocelových plechů pro námořní plavbu, plechů z tlakových nádob, oceli odolné proti opotřebení- a oceli odolné proti povětrnostním vlivům.
Těšíme se, že vám pomůžeme s vašimi věcnými výzvami a vybereme cenově-nejefektivnější a nejschůdnější řešení přizpůsobené vašemu projektu.
Typy ocelových plátů Dodává GNEE STEEL

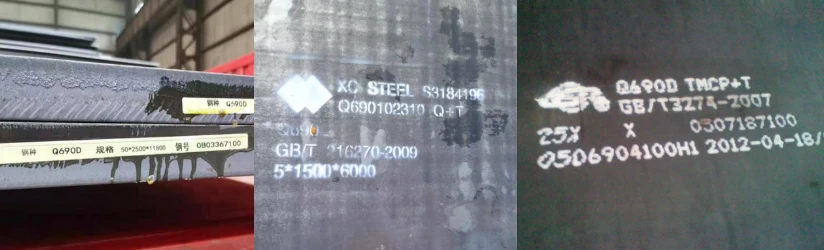

Inspekce ocelových plechů ve společnosti GNEE Steel
Jste připraveni získat perfektní-pevnostní ocel pro svůj další projekt?NaSkupina GNEE, náš zkušený technický tým poskytuje bezplatné konzultace, které vám pomohou orientovat seQ690D vs S690Qnabídnout konkurenceschopné ceny pro obě jakosti a dodat zakázkové-řezané plechy s úplnými certifikacemi. Ať už potřebujete Q690D pro domácí výstavbu nebo S690Q pro export na evropské trhy, GNEE je vaším důvěryhodným partnerem od poptávky až po dodání.
[Zašlete nám své specifikace ještě dnes]pro rychlou cenovou nabídku, rady ohledně svařování nebo vzorky. Nechte GNEE posílit váš technický úspěch pomocí prvotřídních-řešení z vysokopevnostní oceli.
Zásilka ocelového plechu
FAQ
Jaký je rozdíl mezi S690QL a S690QLZ25?
S690QL je vysoce-pevnostní konstrukční ocel splňující normu EN 10025-6, vyznačující se zaručenou mezí kluzu 690 MPa a houževnatostí při nízkých-teplotách při -40 stupních. Kromě výše uvedených vlastností přidává S690QLLZ25 propustnost s přímým snížením tloušťky 106 na minimální plochu podle ENZ 25 % ve směru tloušťky, což účinně zabraňuje trhání lamel při svařování.
Jaký materiál je ocelový plech Q690D?
Ocel Q690D je druh nízkolegované oceli s vysokou pevností. Ocel Q690D je pojmenována podle hodnoty meze kluzu. Q je zkratka meze kluzu, to znamená, že mez kluzu oceli Q690D je 690 MPa a D udává, že rázová teplota oceli Q690D je - 20 stupňů.
Jaký je rozdíl mezi ocelí S355 a S690?
Třída oceli S690 vykazuje tvrdost Rockwell C, která je o 23 % vyšší než jakost oceli S355, což je v souladu s vyšší mezí kluzu oceli S690.
Jaký je rozdíl mezi S690QL a S690Q?
S690Q: Minimální rázová houževnatost testována při -20 stupních (průměr 30 J). → Typické použití: Jeřáby v mírném podnebí, vybavení lomů. S690QL: Certifikováno pro -40 stupňů a nižší (Rázová houževnatost větší nebo rovna 40J). → Kritické použití: arktická potrubí, pobřežní plošiny, důlní vozidla na Sibiři.
Jaké je efektivní využití vysokopevnostní oceli S690 ve stavebnictví?
Vysokopevnostní oceli S690 mají vynikající poměr pevnosti-k-vlastní-hmotnosti a jsou vysoce účinné pro použití v silně zatížených konstrukcích. Mezi typické aplikace patřípiloty a sloupy v budovách a nosné prvky v mostech.
Jaké vlastnosti má ocel Q690D?
Mechanické vlastnosti ocelového plechu Q690D jsou:mez kluzu 690 MPa nebo větší, pevnost v tahu 730-940 MPa, prodloužení po přetržení 14 % nebo větší, energie nárazu 31J. Použití ocelového plechu Q690D: Ocelový plech Q690D má vysokou pevnost, dobrou plasticitu a houževnatost, dobrou svařitelnost, dobré vlastnosti za studena a za tepla.
